角Ｒ3mmの枠を作りたいけれど、パスファインダーだとうまく作れない、というときに簡単に角Ｒを作れる方法を紹介。

方法1　角丸長方形ツールで作成する

1. ツールバーから「角丸長方形ツール」を選択

2. アートボードをクリックして、四角のサイズを入力し、「角丸の半径」に3mmと入力する。

意外と知名度が低い「角丸長方形ツール」。一応機能として用意されているので、たまには使ってあげて下さい。

ちなみに私は「方法２」のやり方で作るので、角丸長方形ツールはほぼ触ったことがないです(=・ω・=)

方法2　長方形のプロパティで作成する。

1. 長方形を書く

長方形ツールを使って、普通に長方形を描きます。

2. 「ウィンドウ」－「変形」で変形パネルを表示

3. 長方形のプロパティから角丸を3mmにする。

豆知識

真ん中のリンクボタンをクリックしてリンク解除すれば、4隅それぞれ角Ｒのサイズを変えることができます。


ダイレクト選択ツール（白い矢印のツール）で角を選択したときに出てくる、◎をドラッグしても、角を丸めることができます。


上に出てくるコントロールバーの「コーナー」からも変更可。


また、角の種類も「角丸（外側）」「角丸（内側）」「面取り」から選べるので、いろいろ指定して遊んでみると楽しいです。

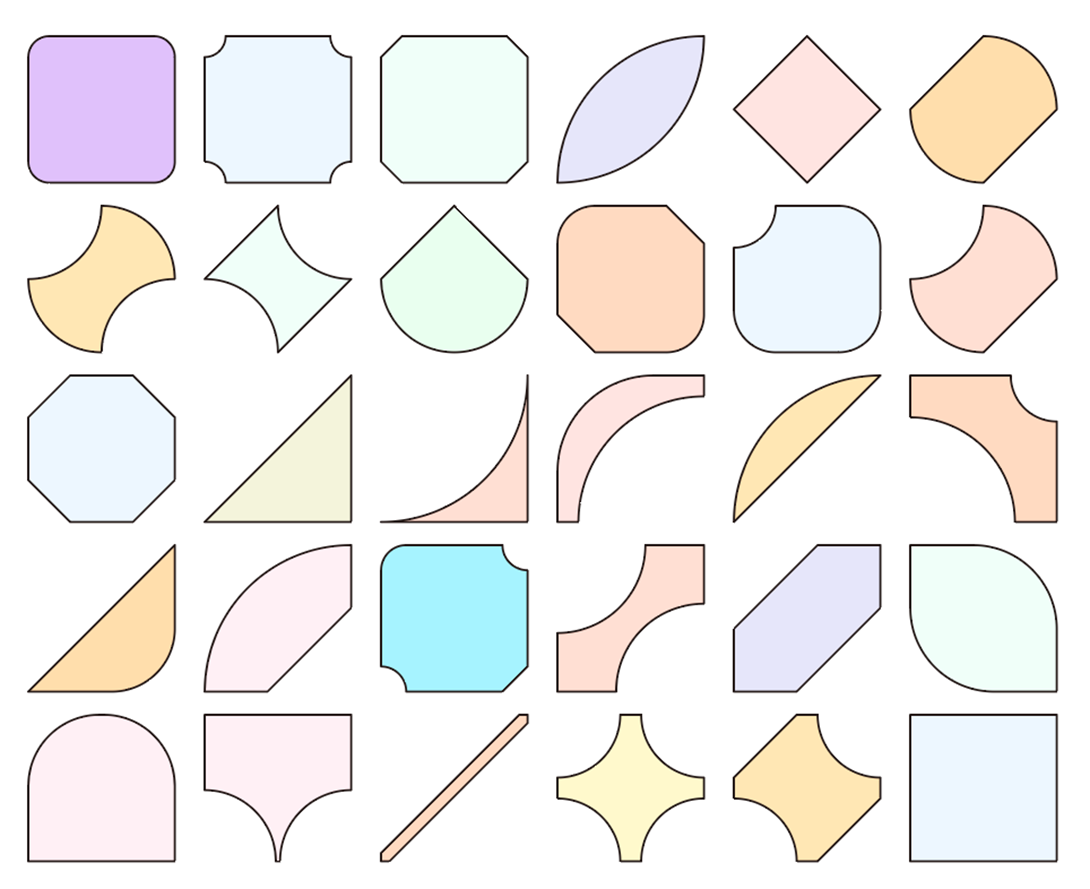

以下のような図形を作れます

※長方形のプロパティが出ない場合

長方形のプロパティが出ないときは、「長方形シェイプではない四角いパス」になってしまっているので、長方形シェイプにしてあげる必要があります。

1. 「オブジェクト」－「シェイプ」－「シェイプに変換」をクリック。

無事、長方形シェイプに戻りました。

※長方形シェイプにできない場合

微妙に四角じゃないときは、長方形シェイプに変換できません。


そんなときは上から長方形を書き直してあげるか、
「オブジェクト」－「パス」－「グリッドに分割」


行と列の段数を「１」にすると、キレイな四角に戻すことができます。


サイズが変わってしまっているときは、「合計」の数値をいじることでキレイに直すことができます。

グリッドの分割をした後に、もう一度「シェイプに変換」をすれば、長方形シェイプに戻すことができます。

方法３　シェイプ形成ツールで作成する

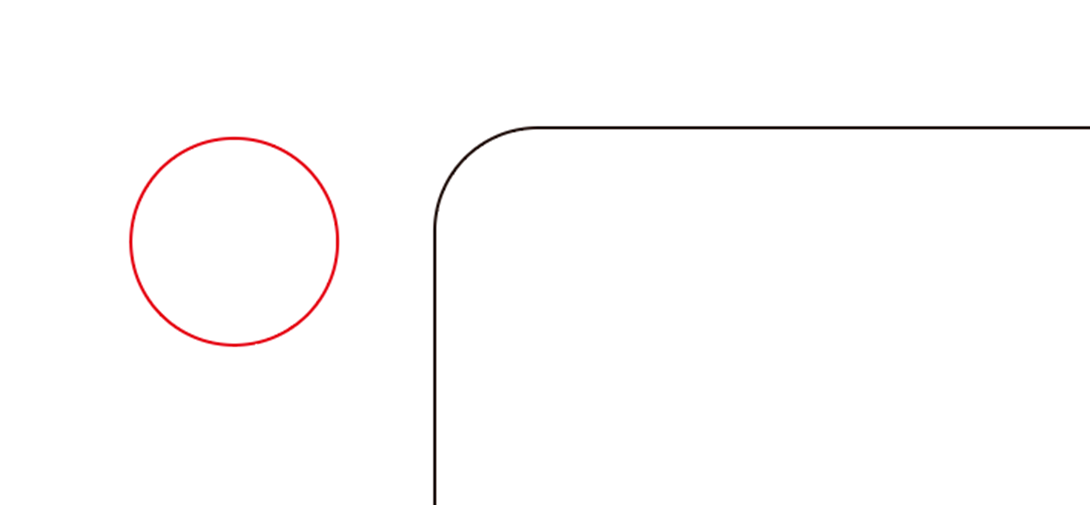

角Ｒの数値なんてわからない、今あるこの図形を使って角を切り抜きたいんだ！　という場合。

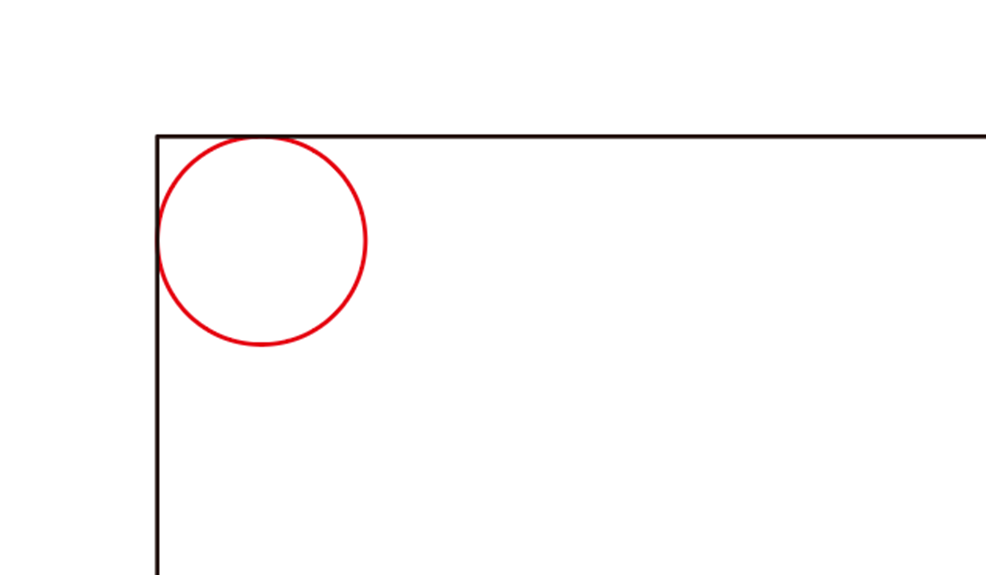

1. 四角と丸を選択する。

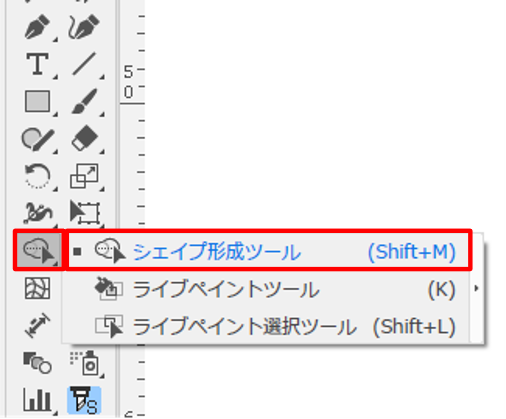

2. ツールバーから「シェイプ形成ツール」を選択

3. つなげたい図形をまたぐようにマウスでドラッグする。

網点がかかったところが合体します。

4. 要らないところを削除する。

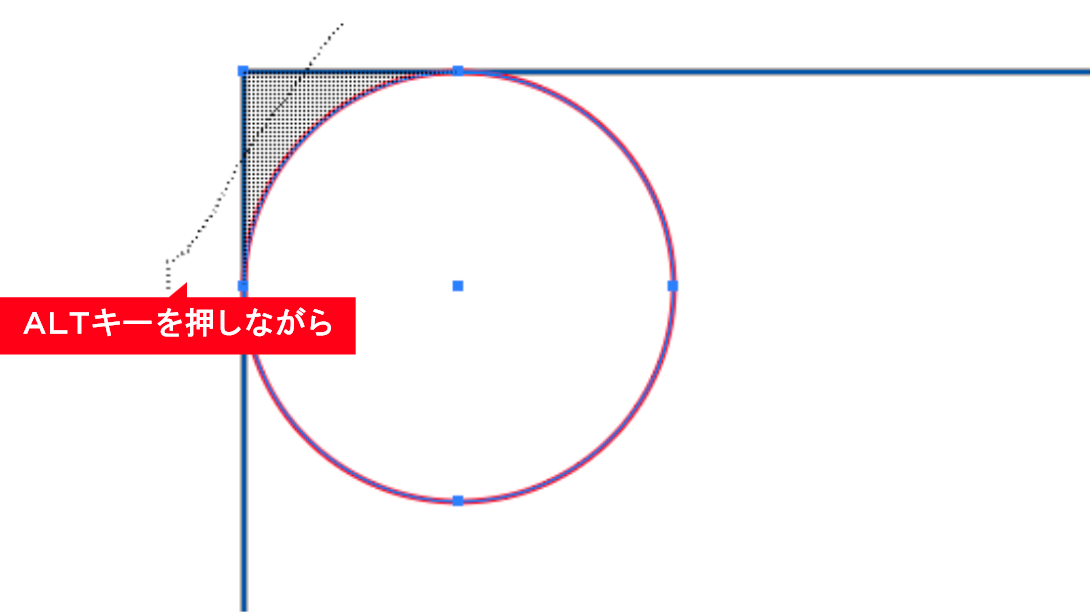

ＡＬＴキーを押しながら、端っこをなぞっても、角丸を作ることができます。






シェイプ形成ツールはなぞったところのパスを合体させることができるので、交差するパスを作成したり、イラストの要らない場所を削除したりするときに便利です。
